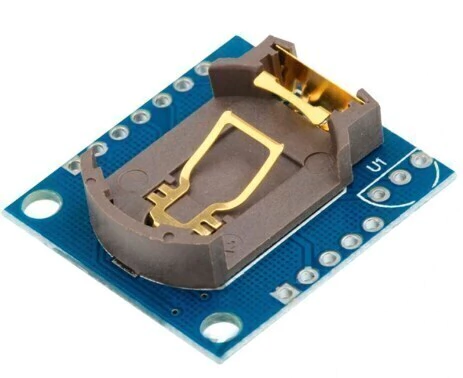

Dale sentido del tiempo a tus circuitos. El DS1307 de Nakama es un reloj digital de bajo consumo que se comunica de forma ultra sencilla mediante el protocolo I2C. Gracias a su zócalo para pila de litio, el chip sigue contando el tiempo en segundo plano aunque desconectes la fuente principal, evitando que tengas que reprogramar la hora cada vez que encendés tu robot o sistema de control. Es el compañero clásico de las placas Arduino Uno y Nano en los talleres de robótica de Lomas.
Fácil Implementación: Al ser el módulo RTC más documentado del mundo, vas a encontrar miles de códigos de ejemplo y librerías listas para usar. Ideal para aprender a manejar protocolos de comunicación.
Calendario Completo: Gestiona automáticamente segundos, minutos, horas, día del mes, mes, día de la semana y año. Además, realiza el ajuste automático para meses de menos de 31 días (no incluye bisiestos de forma nativa como el DS3231, pero es fácilmente programable).
Consumo de Energía Mínimo: En modo de respaldo por batería, el chip consume menos de 500nA, lo que significa que una sola pila CR2032 puede mantener la hora por años.
Salida de Onda Cuadrada: Incluye un pin de salida programable (SQW) que puede generar señales de 1Hz, 4kHz, 8kHz o 32kHz, útil para sincronizar otros procesos en tu circuito.
Memoria RAM No Volátil: Posee 56 bytes de memoria extra donde podés guardar pequeñas configuraciones o estados que no querés que se borren al apagar el equipo.
Chip Principal: DS1307.
Interfaz de Comunicación: I2C (Serial Data y Serial Clock).
Voltaje de Operación: 5V DC (Recomendado para Arduino Uno/Nano).
Rango de Fecha: Hasta el año 2100.
Formato de Hora: 12 horas (AM/PM) o 24 horas.
Batería de Respaldo: Requiere pila CR2032 (3V).
Dimensiones: 28 mm x 25 mm x 10 mm (Aproximadamente).
Relojes Digitales Educativos: Aprendé a mostrar la hora en un display de 7 segmentos o una pantalla LCD.
Alarmas de Despertador: Programá un buzzer para que suene a una hora específica todos los días.
Comederos Automáticos: Activá un servomotor en horarios fijos para alimentar a tus mascotas.
Sistemas de Encendido de Luces: Automatizá las luces de tu habitación para que se prendan al anochecer.
Voltaje de Trabajo: El DS1307 está diseñado para trabajar a 5V. Si vas a usarlo con un ESP32 o Raspberry Pi (que operan a 3.3V), te recomendamos usar un conversor de nivel lógico o inclinarte por el modelo DS3231 disponible en nuestro local.
La Pila es Clave: Recordá colocar la pila CR2032 con el polo positivo (+) hacia arriba. Sin la pila, el módulo no podrá mantener la cuenta del tiempo cuando esté desconectado.
Resistencias Pull-up: Este módulo suele traer resistencias integradas para el bus I2C, lo que facilita enormemente el cableado directo a tu placa de desarrollo.
Empezá a cronometrar tus ideas. La tecnología esencial para tus primeros pasos está en Nakama.
